D-KIT/IPC-HUM8441EP-E1-L4-0280B-S3 Pinhole-Set 4MP 2,8mm WizMind | EPS

Auf einen Blick

• Bauform: zweiteilig – würfelförmige Objektiveinheit L4 (35 × 35 × 26,7 mm) und Anschlussbox E1 (110 × 83 × 24 mm), verbunden über das mitgelieferte 8-m-Koaxialkabel
• Bild: 1/2,7"-CMOS mit 4 MP (2688 × 1520) bei bis zu 50/60 fps, 0,005 Lux (Farbe) / 0,0005 Lux (S/W), 120 dB WDR, Starlight
• Objektiv: 2,8 mm Fixbrennweite F2.0, Sichtfeld 100° (H) / 57° (V) / 114° (D), M12-Fassung, DORI 61/24/12/6 m
• KI (WizMind): Perimeterschutz mit Mensch/Fahrzeug-Klassifizierung, Gesichtserkennung mit Attributen, Personenzählung, AcuPick, Smart Object Detection, Privatsphären-Mosaik
• Streams: 3 Streams, AI H.265 / AI H.264 (Smart Codec), MJPEG im Substream, ROI mit 4 Bereichen
• Anschlüsse: RJ-45 10/100, 2 Alarmeingänge, 2 Alarmausgänge, Audio-Ein-/Ausgang (3,5 mm), microSD bis 512 GB, NAS/FTP/SFTP
• Versorgung: PoE 802.3af oder 12 V DC, beides gleichzeitig als Redundanz (Dual Power Backup), max. 8,6 W
• Umgebung: –40 °C bis +60 °C, Metallgehäuse, ONVIF S/G/T, Milestone, Genetec; CE (EN 62368-1)

Nur das Objektiv bleibt sichtbar – die Elektronik verschwindet

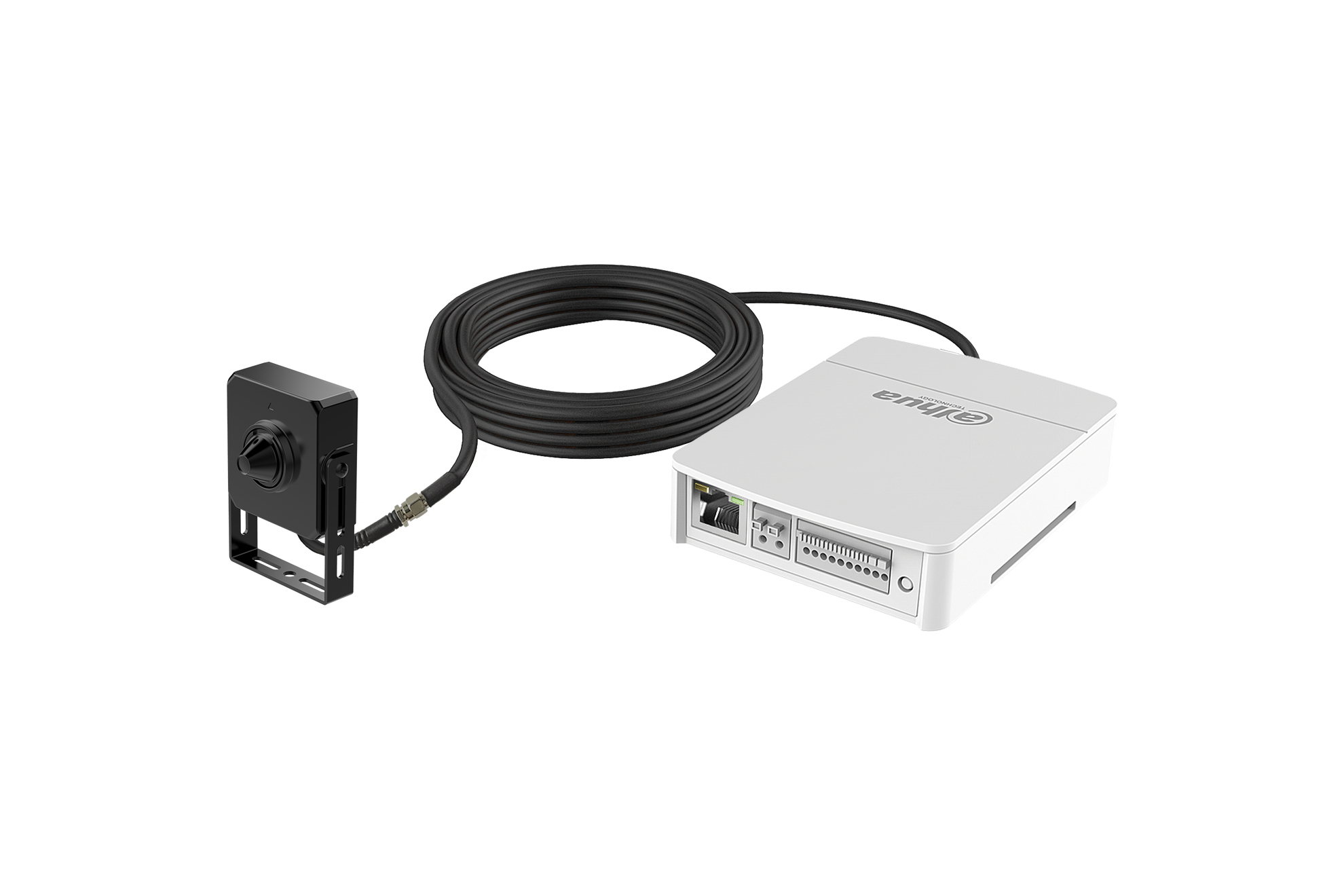

Beim D-KIT/IPC-HUM8441EP-E1-L4-0280B-S3 sitzt lediglich die 35 × 35 mm kleine, würfelförmige Objektiveinheit L4 im Blickfeld; die komplette Kamera-Elektronik steckt in der abgesetzten Anschlussbox E1, die verdeckt hinter Verkleidungen, in Geldautomaten, Kassenmöbeln, Aufzugsdecken oder Werbedisplays montiert wird. Beide Teile sind über das mitgelieferte 8-m-Koaxialkabel verbunden, sodass die Box weit vom Objektiv entfernt liegen darf. Gegenüber der quaderförmigen L3-Einheit (55,4 × 35 × 35 mm) baut die L4 deutlich kürzer und eignet sich für flache Blenden; alle Objektiveinheiten der 8441-S3-Serie arbeiten mit derselben Anschlussbox.

WizMind-Analytik in Miniaturbauform

Der 1/2,7"-CMOS liefert 4 MP bei bis zu 50/60 fps, arbeitet als Starlight-Sensor bis 0,005 Lux hinunter und hält Eingangsbereiche mit 120 dB WDR im Gegenlicht auswertbar. Die Deep-Learning-Engine erkennt Gesichter samt sechs Attributen und acht Ausdrücken, zählt Personen an Linien und in Bereichen mit Warteschlangen-Management, unterscheidet beim Perimeterschutz Mensch und Fahrzeug und meldet zurückgelassene oder entfernte Objekte; AcuPick beschleunigt die Suche auf Dahua-Rekordern, das Privatsphären-Mosaik verpixelt Personen automatisch. Aufgezeichnet wird auf microSD bis 512 GB, NAS oder FTP/SFTP; AI-H.265 hält die Bandbreite niedrig. Versorgt wird das Set per PoE (802.3af) oder 12 V DC – beides gleichzeitig angeschlossen ergibt eine redundante Versorgung. Die Schwestersets mit L1- und L3-Objektiveinheit führen wir ebenfalls.

Technische Daten

Verfügbare Varianten

• Objektiveinheit L4 (Würfel 35 × 35 × 26,7 mm), 2,8 mm – D-KIT/IPC-HUM8441EP-E1-L4-0280B-S3 (dieser Artikel)
• Objektiveinheit L3 (Quader 55,4 × 35 × 35 mm), 2,8 mm – D-KIT/IPC-HUM8441EP-E1-L3-0280B-S3
• Objektiveinheit L1 (flache Frontplatte), 2,8 mm – D-KIT/IPC-HUM8441EP-E1-L1-0280B-S3

Lieferumfang

• 1× Objektiveinheit IPC-HUM8441E-L4 (2,8 mm)
• 1× Anschlussbox IPC-HUM8441E-E1
• 1× Koaxial-Verbindungskabel 8 m
• Montagematerial
• Kurzanleitung

Passendes Zubehör (Cross-Selling)

• Netzteil 12 V DC / 2 A D-PFM320D-EN oder 12 V / 1 A DH-PFM321-EN (nicht im Lieferumfang)
• PoE-Switch, z. B. D-PFS3006-4ET-60-V2 (4 × PoE, 802.3af/at)
• microSD-Karte DHI-TF-P100 bis 512 GB
• Dahua WizMind-NVR für Gesichts-/Personenzähl-Metadaten und AcuPick

Hinweis: Projektartikel – Lieferzeit auf Anfrage. Dahua gibt für das Set keine IP-Schutzart an; Objektiveinheit und Anschlussbox sind für den geschützten Innenbereich vorgesehen. Netzteil nicht im Lieferumfang, Versorgung per PoE (802.3af) empfohlen. Hohe Bildrate (50/60 fps) und KI/WDR lassen sich nicht gleichzeitig aktivieren.
