AX-Booster Modul | EPS

Auf einen Blick

• Funktion: universelles Verstärkermodul mit integriertem 230-V-Netzteil – verstärkt den Audioausgang von Sprachmodulen und Kameras auf zwei Lautsprecher und macht Durchsagen auf großen Flächen hörbar
• Kompatibel: Ajax SpeakerPhone Jeweller, Ajax Superior BulletCam/DomeCam/TurretCam HLVF sowie Dahua- und Hikvision-Kameras mit Audioausgang (Gegensprechen, Talk-down)
• Leistung: 2 Ausgänge für 8-Ω-Lautsprecher, je 15 W (bei 16 V) bzw. 10 W im Akkubetrieb (13 V), Lautstärke je Kanal am Modul regelbar
• Eingänge: 2 Audio-Eingänge für den Audioausgang von Sprachmodul oder Kamera
• Stromversorgung: 230 V AC Eingang, internes Netzteil 15 V DC / 30 W, Anschluss für einen 12-V-Pufferakku (z. B. SA214-2.6), versorgt zugleich das Ajax SpeakerPhone
• Pufferbetrieb: Ruhestrom aus dem Akku ca. 25 mA – mit 2,2 Ah bis zu 88 Stunden, mit dem SA214-2.6 (2,6 Ah) rechnerisch rund 100 Stunden
• Betriebstemperatur: −30 bis +85 °C
• Einbau: für das EPS-Gehäuse 302515 (IP66) vorgesehen – Herzstück des AX-Booster Sets

Ein Verstärker für Sprachmodul und Kamera

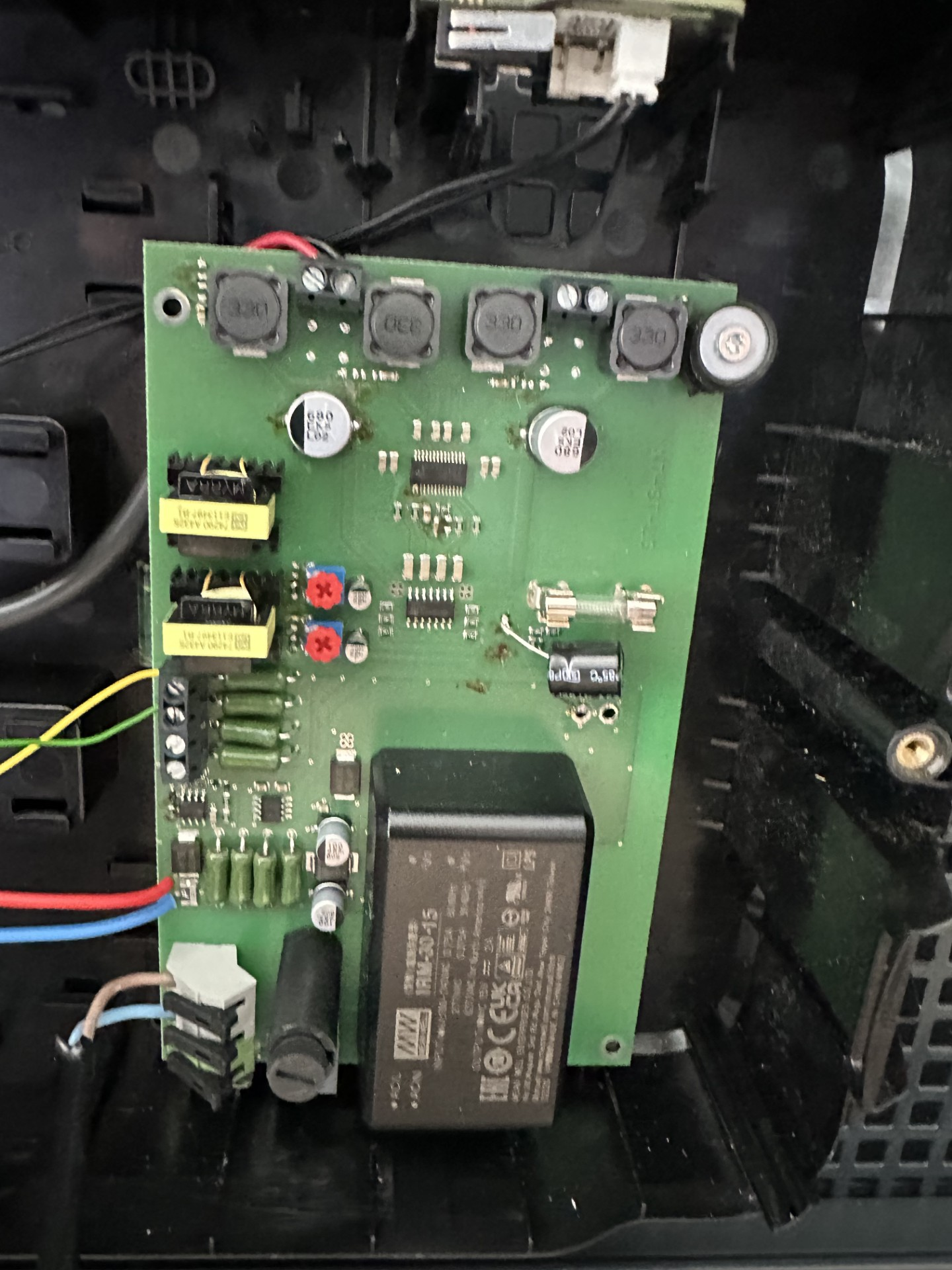

Das AX-Booster Modul (Hersteller-Nr. NT-AV) ist ein universelles Verstärkermodul: Es nimmt den Audioausgang eines Sprachmoduls oder einer Kamera entgegen und gibt ihn verstärkt auf bis zu zwei 8-Ω-Lautsprecher mit je 15 W – zum Beispiel einen Wandlautsprecher im Gebäude und einen Druckkammerlautsprecher im Außenbereich. So erreichen Durchsagen der Leitstelle oder die Ansprache über die Kamera auch Hallen, Lagerflächen und Freigelände, für die der eingebaute Lautsprecher eines Ajax SpeakerPhone Jeweller (3 W) oder einer Kamera nicht ausgelegt ist.

Kompatible Geräte

Das Modul ist nicht auf einen Hersteller festgelegt. Es verstärkt die Sprachausgabe des Ajax SpeakerPhone Jeweller, den Audioausgang der Ajax Superior Kameras BulletCam, DomeCam und TurretCam HLVF sowie den Audioausgang von Dahua- und Hikvision-Kameras mit Gegensprechfunktion. Voraussetzung ist ein Audioausgang (Line-Out) am Quellgerät; die beiden Eingänge des Moduls lassen sich mit zwei Quellen belegen.

Netzteil und Akkupuffer in einem

Das Modul wird direkt mit 230 V betrieben; das interne Netzteil liefert 15 V DC / 30 W und versorgt zugleich ein Ajax SpeakerPhone. Ein angeschlossener 12-V-Bleiakku wird gepuffert und übernimmt bei Netzausfall die Versorgung – im Ruhezustand nimmt das Modul nur etwa 25 mA aus dem Akku, sodass der SA214-2.6 rechnerisch rund 100 Stunden überbrückt; im Akkubetrieb stehen 10 W je Kanal zur Verfügung. Die Lautstärke lässt sich je Kanal am Modul einstellen; der zulässige Temperaturbereich von −30 bis +85 °C erlaubt den Einbau in Außengehäusen.

Technische Daten

Lieferumfang

• 1× AX-Booster Modul (NT-AV)

Passendes Zubehör (Cross-Selling)

• Ajax SpeakerPhone Jeweller – Sprachmodul für Durchsagen der Leitstelle
• Ajax Superior BulletCam / DomeCam / TurretCam HLVF – Kameras mit Audioausgang
• Dahua-Kameras mit Audioausgang – Gegensprechen und Talk-down über das Modul
• Akku SA214-2.6 12 V / 2,6 Ah – Pufferakku für Netzausfall
• EPS-Gehäuse 302515 – IP66-Gehäuse für Modul, Akku und SpeakerPhone
• Monacor ESP-315/WS – Wandlautsprecher 15 W für den Innenbereich
• Monacor NR-33KS – Druckkammerlautsprecher 12 W, IP66, für den Außenbereich

Hinweis: Maße und Gewicht werden nach Vorlage der Herstellerdaten ergänzt. Das Modul wird mit 230 V betrieben – Anschluss nur durch eine Elektrofachkraft. Die Eignung einer Kamera hängt von ihrem Audioausgang ab. Technische Daten laut Hersteller RGB Elektronik (Stand 10/2026).
